电子烟发热丝组件的选型及应用
来源:http://www.dgtjdq.com/news/398.html发布时间:2022-02-19
发热丝是电子烟最重要的关键部件之一,它决定了电子烟很多关键特性。
组件类型
发热丝组件的类型可分成:
铆合发热丝组件;
激光焊发热丝组件;

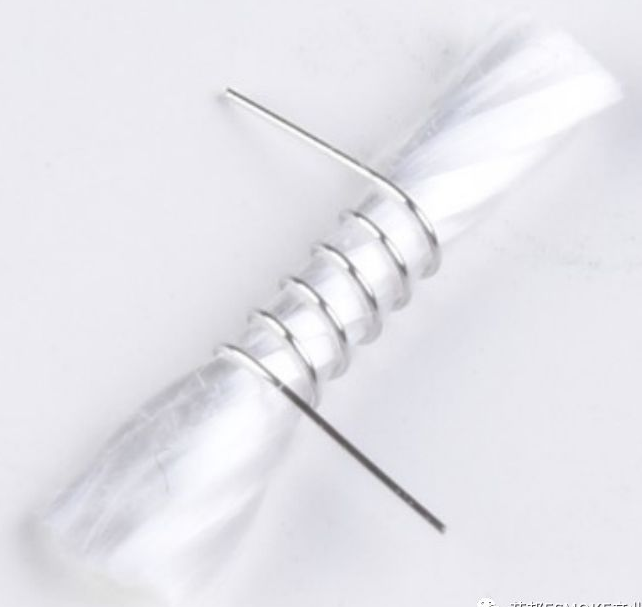

简单缠线发热丝组件;
陶瓷芯发热丝组件;
弹簧圈(鹦鹉螺发热丝)组件;
发热片发烫组件。

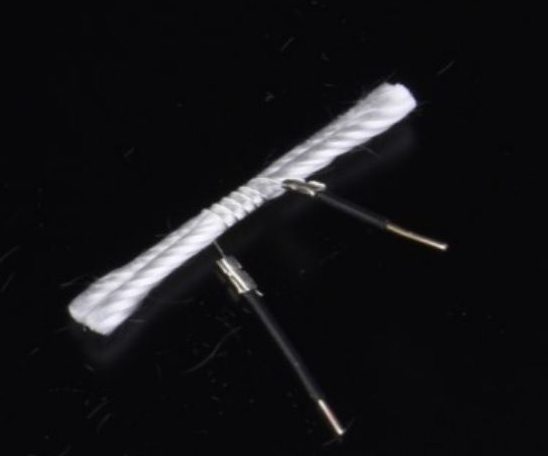

一、铆合发热丝组件

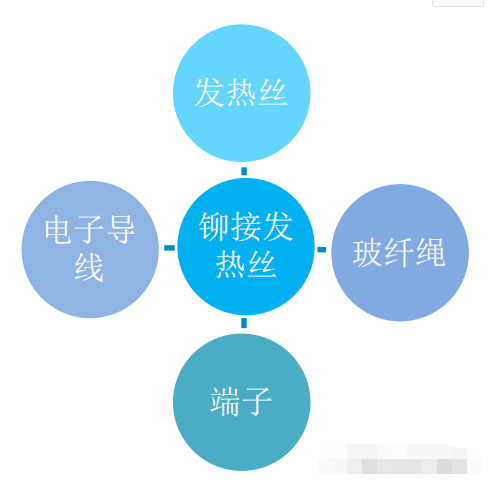

1. 原材料组成
2. 运用场合:各种各样小烟、Tank电子烟雾化器中、连体烟
3. 特性:优势:构造坚固、抗弯强度折、电阻值平稳
缺陷:接线端子占有一定的室内空间,设计方案时特别注意规格考虑到
二、碰焊发热丝

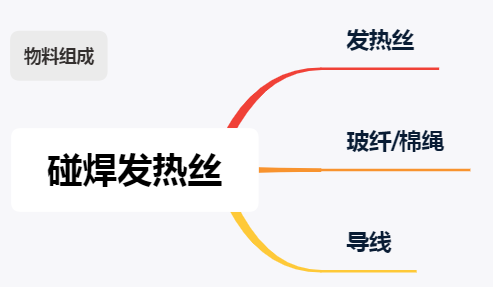

1. 原材料组成
2. 运用场合:各种各样的小烟、Tank电子烟雾化器、连体烟等
3. 特性:优势:电阻平稳/尺寸公差小、焊点面积小
缺陷:当直徑Φ ≤0.08mm时,电焊焊接困难,合格率较低

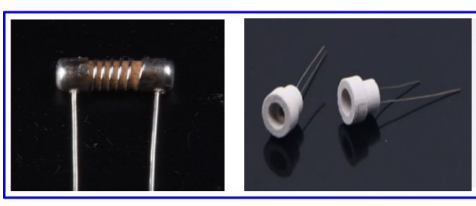

四、陶瓷发热丝
1. 原材料组成:
普遍的陶瓷芯发热丝分成内部封装式和发热丝外绕式二种,由瓷器体、引脚连接线构成,内部发热丝、某些配电设备极等附设件
2. 运用场合:
可用以小型电子烟雾化器、Tank电子烟雾化器、盒子烟电子烟雾化器等
3. 特性:
电阻平稳,构造稳定,不容易形变

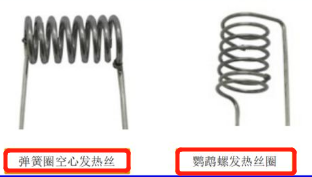

五、弹簧圈发热丝
1. 原材料构成:
由发热丝和联接输电线构成,经电焊焊接、线圈电感、折弯工艺而成。
2. 运用场合:大多用在功率大的电子烟上,也受DIY客户亲睐
3. 特性:电阻较小,可可以串联着用
应用时可手工制作穿导油棉绳或小块棉
六、发热片发热的组件
1. 原材料构成:

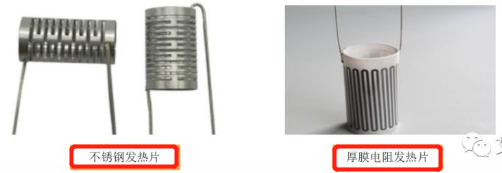

不锈钢板发热片:由不锈钢原材料和引脚位联线构成。经过冲压--卷圆--焊接而成
厚膜电阻:多用以家用热水器等加温设备,有不锈钢板材通过厚膜加工工艺生产做成
2. 应用场合:
不锈钢板发热片:大多用于大功率电子烟配件中
厚膜电阻发热片:多用以烤制烟中
3. 特性:
电阻较小,构造平稳,不容易形变
根据以上组件选择基本上符合要求的,还需将发热丝与充电电池设备、电子烟油配对不断认证、试生产、比照才可以设计方案出合适这款商品的发热丝组件。
