蚀刻片的工艺特点

来源:http://www.dgtjdq.com/news/494.html发布时间:2022-02-19

蚀刻片

蚀刻片(Photo-etched sheets简称PE),是用一些技术腐蚀出来的金属片,一般材质有铜、不锈钢和镀膜的合金等。

外文名称

Photo-etched sheets

中文名称

蚀刻片

应用

模型

材质

一为不锈钢、一为铜



基本介绍

蚀刻片(PHOTO-ETCHING PARTS)是项令人又爱又怕的模型科技产品,其生产的原理很类似电路板的方法,是利用强腐蚀性的强酸蚀刻掉不需要的部份,剩余的部份即为常见的蚀刻片产品。它的细部表现功夫凌驾于现有的各种模型材料之上,只要掌握制作技巧并辅助使用于模型上,相信可令您的作品精细度巨增。



蚀刻片材质

现有的蚀刻片材质有两种,一为不锈钢,一为铜。不锈钢产品的外观亮丽,且能制出很细致的细部线条,比较适合超细部的表现,但因其硬度高,所以在切割及加工时较麻烦,而且无法用一般的烙铁来焊接组合。铜的外观不及不锈钢的亮丽,但硬度低,很容易加工,可以用一般的烙铁来焊接组合。左上为AFV CLUB的M-88回收战车的不锈钢材质细部零件,可注意它的网目有多么细。左下为TAMIYA的不锈钢材质[ 工具 ],可用它来刮出战车表面的防磁纹构造。右边为STENCILIT的铜材质[ 喷漆型板 ],可用来喷出各种图案。由这三个产品来看,蚀刻片不光是用在细部零件用途上而已,现已有更多的辅助工具是利用它的特性所制成。

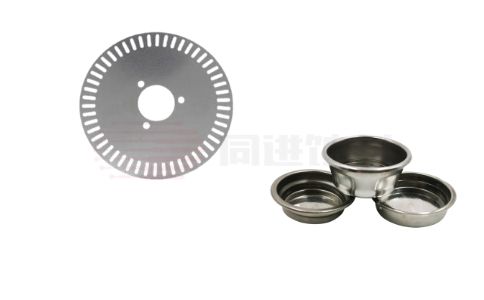

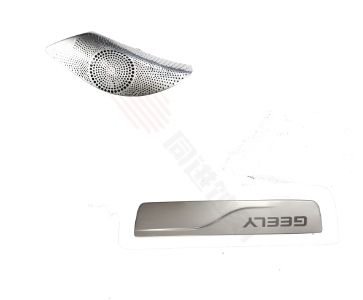

 蚀刻五金件

工艺特点

捷克铜材质蚀刻示范

1. 图中采用捷克[ 牛魔王 ]铜材质蚀刻片示范。要将零件从框架上取下可如图使用笔刀切下(钢刀片也可),选用[ 有点硬又不会太硬 ]的材质垫底,切割垫或塑胶板均是不错的选择。刀片最好使用新的,才能够轻松的一刀便切断连接框架,如果刀片不够锐利,有可能因切下的力量而连累到零件本身使之变形。

切断处不要太靠近零件本身

2. 如同一般的塑胶零件,切断的地方不要太靠近零件本身,应该离开一点点才下刀,以免不小心切致电零件本身损坏它。零件上多出的小毛边,可用笔刀小心的切除掉。

采用蚀刻片专用剪刀

3. 除了用笔刀切断零件外,还可使用图中的这种剪刀来剪断。此为日本TRITOOL出品的蚀刻片专用剪刀,能够轻松且漂亮的修剪铜材质或不锈钢材质蚀刻片。一般的剪刀因钢质不够硬,不容易剪断蚀刻片,勉强去剪时,有可能会将剪刀剪崩口及伤害到蚀刻片零件。

打磨

4. 如同塑胶零件般,切除毛边后的区域也要进一步打磨,使之更完美。由于金属比塑胶材质坚硬许多,打磨并非易事,所以要使用特别的工具。图中使用日本田宫出品的水砂纸自制打磨用的小方块。这种水砂纸的耐磨性比一般五金行发售的水砂纸要高,而且比较磨得动金属,是项值得投资的基本工具。

将水砂纸粘到底垫上

5. 找块大小适当的厚塑胶板或木块,上面贴上双面胶带,将裁好的水砂纸粘上去。

使用打磨块

6.可多准备几块打磨块使用。

7. 用打磨块打磨、修整毛边。

使用钻石粉锉刀
