蚀刻加工中的曝光显影工作原理

       蚀刻加工中曝光显影是蚀刻工序前的一步重要的工序，曝光是将需要蚀刻的图案通过光绘转移到两张一样的菲林胶片上，然后通过机器定位或者人工定位的方式去将菲林对准，再将涂布感光油墨的蚀刻片置于菲林中间，固定后进行曝光。

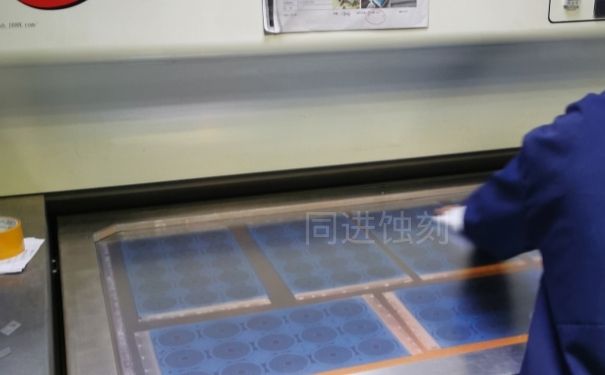

（蚀刻加工-曝光）

       曝光时菲林胶片黑色部分的钢片不被感光，对于空白的蚀刻加工钢片感光，钢片感光的油墨发生聚合反应，然后通过显影机，蚀刻钢片上的感光油墨不被显影液所融化，为感光的油墨被显影液去除，通过这样的方式，需要蚀刻的图案显影在钢片上面了。

       曝光一般在曝光机内进行，目前的曝光机依据光源冷却方式可分为风冷和水冷，曝光质量取决于除干膜致抗蚀剂、光源选择、曝光时间、菲林胶片质量等因素。

       曝光不足，导致单体聚合不彻底，那么在显影过程中，会使的胶膜变软，线条不清晰，色泽暗淡，脱胶。曝光过度，会造成难显影，留有残胶。同时曝光影响图案的线宽，过量曝光会使图形线条变细，蚀刻产品线条变粗。所以最好的办法是依据显影的干膜光亮程度，图像清晰度，图案线条与底片相符，曝光设备参数和感光性能，确定适合的曝光时间。
